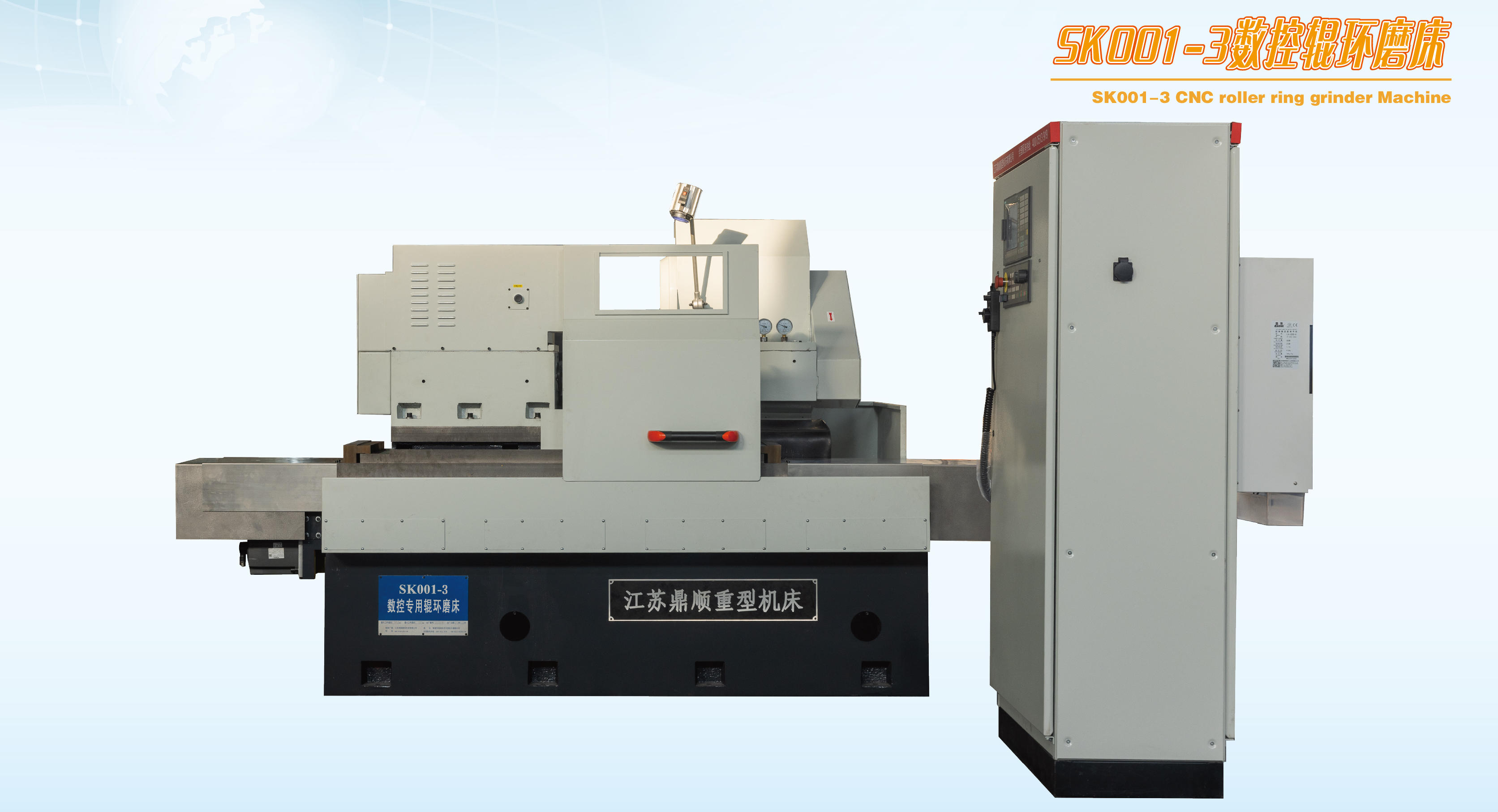

SK001-3数控辊环专用磨床简介

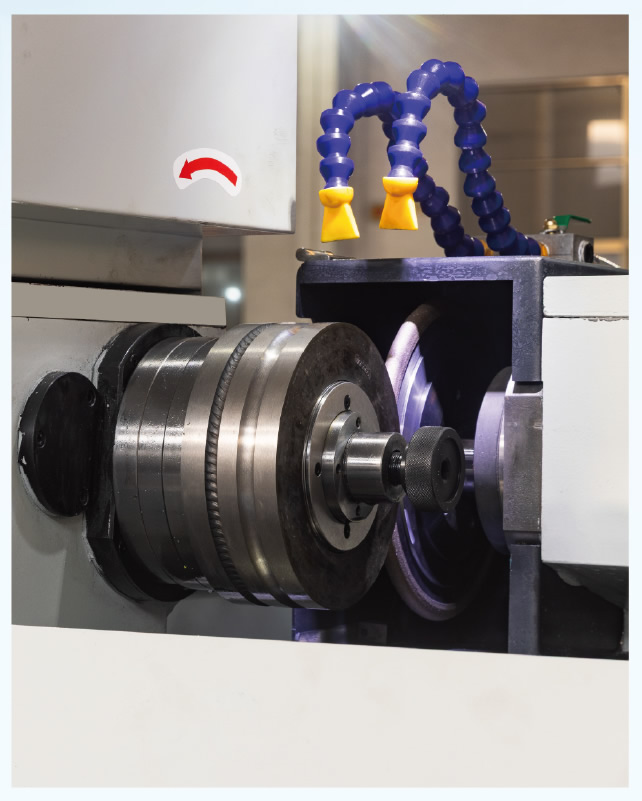

SK001-3数控辊环磨床用于高速线材生产用的碳化钨硬质合金环的外圆和R孔型槽作粗磨、半精磨、精磨及无火花磨削等磨削加工。机床采用半防护罩壳设计，防护更安全，阻止加工区域冷却水飞溅，改善加工环境。

SK001/3型数控辊环磨床总体布局采用工作台移动式结构，工件滑轨是由交流伺服电机直连驱动滚珠丝杆来实现，滚珠丝杆进行拉伸并且两端支撑在滚柱轴承上。工件主轴为主轴电机带齿轮减速机再经带轮和齿轮三级减速驱动，工件转速通过交流变频器实现无级调节，砂轮主轴是由变频电机通过多楔带驱动。

SK001/3数控辊环磨床数控系统经过二次编程界面开发，具有灵活的自由编程系统，可以人机界面对话方式编程，仅需参照人机界面设置环加工相关参数，即可实现磨削加工。

机床加工范围及加工能力：
Machine tool processing range and processing capability
1)、磨削辊环的直径为：φ50~ ф320mm
2)、磨削辊环的最大宽度为：200mm

机床的加工精度The machining accuracy of machine tools
1)、外圆的圆柱度偏差：0.005mm
2)、外圆直径公差：士0.005mm
3)、辊槽直径公差：士0.01mm
4)、辊槽深度公差：士0.005mm
