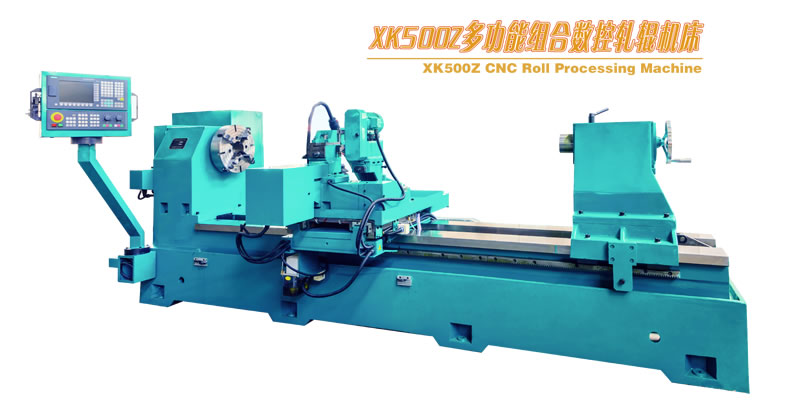

XK500Z多功能组合数控轧辊车床
XK500Z多功能组合数控轧辊车床
详情
XK500Z多功能组合数控轧辊车床简介  Brief introduction

XK500Z多功能组合数控轧辊加工机床具备自动化程度高、加工精度高、切削效率显著提高及操作简便安全可靠等优点,可在球墨铸铁轧辊及碳化钨辊环, 高速钢轧辊上铣削加工月牙槽的机床;而且能够加工英制BS标准、 日本JIS标准和印度尼西亚SNI标准的通槽和螺旋槽,飞刀机构铣槽, 摆动头刻字、铣槽、铣商标,可以一次完成,


性能参数:


加工轧辊最大直径D

500mm

加工轧辊长度L

Max. rolling length

100~2500mm

适用螺纹钢规格d

Suitable for screw steel spec d

6~50mm

飞刀铣头主轴最高转速n

Highest speed of milling head spindle

550rpm

摆动铣头主轴转速n

Swivel milling head spindle rotation speed

2850rpm

头架主轴锥孔

Head spindle taper hole

莫氏5 Mohs taper hole No.5

头架主轴用卡盘

Head spindle chuck

400mm四爪  four jaw

摆动铣头主电机功率

Main spindle power of swing milling head

1.1Kw3380V/50HZ

1.1Kw3phase380V/50HZ



工件回转进给速度

Workpiece rotary feed speed

50~600°/min

工件回转快进速度

Workpiece rapid feed speed

4000°/min

摆动铣头摆动速度

Swing milling head's swinging speed

40~600°/min

冷却泵电机

Coolant pump motor

120W3 phase 380V/50HZ




控制系统
伺服驱动、电机


Control system

Servo drive, motor



德国西门子SINUMERIK 808D
日本安川


Germany SINUMERIK 820C or


Japanese Yaskawa



控制系统工作电源

220V  50Hz

编程最小设定

0.001mm0.001°

伺服电机输出扭矩



X轴(飞刀轴):28.4 N.m4.4KW



X axis (cut shaft )
Y轴(轧辊轴):11.5 N.m2.0KW



Y axis (roll shaft)
Z轴(摆动轴):8.34 N.m1.3KW



Z axis(swing shaft)
C轴(进给轴):11.5 N.m2.0KW


C axis(feed shaft)

机床外形尺寸(长×宽×高)

4200×1500×1700mm

机床重量(约)

6500Kg
