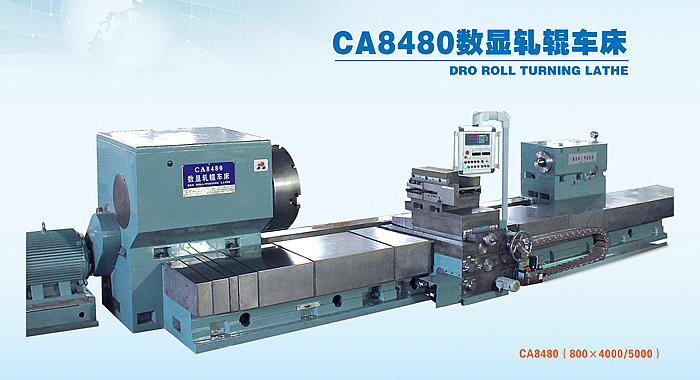

CA8480数显轧辊车床简介 Brief introduction
CA8480数显轧辊车床主要用于铸铁、 钢质和有色金属轧辊的半精车削及精车削加工, 使用高速钢、 硬质合金或其他材料的刀具可进行轧辊的外圆、 端面和各种复杂孔型型面、 曲面的车削加工和修复加工。 也可用于与轧辊相同尺寸及重量范围的铸铁、 钢质及有色金属材质的轴类零件的加工。 可进行外圆、 端面和各种复杂曲面的半精车削及精车削。 机床纵向导轨设计整体4导轨, 纵向移动采用蜗米牙条传动, 刀架横向进给运动采用高刚性矩形导轨, 意大利框式刀架技术与固定式刀台完美组合, 提高了机床切削加工时的高刚性和稳定性； 同时高刚性的刀排特别适合对过主轴中心工件的加工, 主轴的轴承采用高精度可调整径向间隙的双列径向短圆柱滚子轴承, 因而主轴刚性强、 旋转平稳、 精度高。 高稳定性和高刚性的结构设计, 确保机床的整体综合加工精度。 从而保证了被加工零件的精度也很高。 主轴箱(床头箱)采用45KW交流变频电机, 使用液压, 自动换挡, 机床纵、横向移动采用无级变速实现, 可根据不同轧辊材质选用不同的转速、进给量, 操作非常简单。 机床纵向移动使用光栅数显, 车削轧辊时无需对辊或划线加工。 各运动导轨副采用集中润滑系统实施定点定量自动润滑供油, 保证了系统的动态响应特性: 确保机床导轨润滑经久耐用, 机床的纵横向均采用不锈钢全防护, 有利于运动精度的长期保持。 本机床由床身、 主轴箱、 尾座、 刀架、 液压系统、 PLC系统电器柜、 托线(坦克链式)等组成 。
CA8480(800×4000/5000)数显轧辊车床主要规格、技术参数
|
主要参数
Main paramenters
|
床头箱
headstock
|
进给传动
feed transmission
|
尾座移动参数
Tailstock moving parameters
|
||||
|
最大工件直径 Max. Workpiece diameter |
Ø800mm |
主轴转速范围Main spindle rotation |
1~60r/min |
进给量级数
Feed movement grade
|
无级stepless |
尾座套筒移动量Tailstock sleeve of mobile content |
300mm |
|
最大工件长度 Max. Workpiece length |
4000/5000mm |
主轴转速级数Spindle speed grade |
无级stepless |
纵向（Z轴）进给速度范围Longitudinal(Z axis) movement speed |
0.4~1300 mm/r |
尾座快速移动速度Rapid speed of tailstock |
3000 mm/min |
|
中心高 Center hight |
550mm |
主轴变速方式Spindle speed mode |
液压自动hydraulic auto |
纵向快速移动速度
Rapid longitudinal movement speed
|
1300 mm/min |
尾座移动方式
Tailstock moving mode
|
机动
motor drive
|
|
顶尖间最大工件重量 max. load between centers points |
140000Kg |
花盘直径work holding chuckdiameter |
Ø800mm |
横向（X轴）进给速度范围
Cross (X axis) movement speed
|
0.2~ 650 mm/r |
尾座主轴锥孔尺寸
The tailstock spindle taper hole size
|
Ø80mm 1∶7 |
|
最大切削力Max. Cutting capacity |
70Kn |
主轴锥孔尺寸
size of spindle taper
|
Ø100mm 1∶7 |
横向快速移动速度
Rapid cross movement speed
|
650 mm/min |
尾座套筒直径
Tailstock sleeve diameter
|
Ø280mm |
|
花盘最大扭矩Max. work holding chucktorque |
55000N.m |
|
|||||
|
电动机及其他参数 |
|
|
交流变频主电机功率 |
45KW |
|
进给交流伺服电动机 |
35 N.m |
|
床身导轨防护形式 |
不锈钢防护罩 |
|
纵向运动位置显示 |
有 YES |
|
机床外型尺寸（长*宽*高） |
9380/10240X2300X1800mm |
|
机床重量（约） |
30000kg |
